今回は青山とカリオが駆ったKTMのFRR250を作ることにした。
オレンジ色の車体がキレイで、デザインも格好良い!
このバイクはベースになるキットが全く存在しないので、フルスクラッチになる。

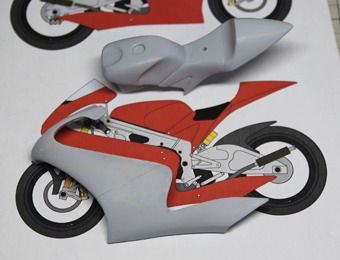

いつも通り図面を描いて、それに合わせて各パーツを作っていく。
大きいパーツ同士を凸凹で組み合わせると、簡単に車体が構成できるようにした。
ガレージキットとしてはかなり組み易いハズだ。

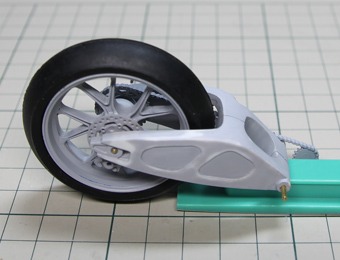

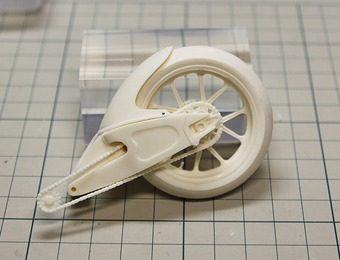

スイングアームもプラ板&パテで製作。

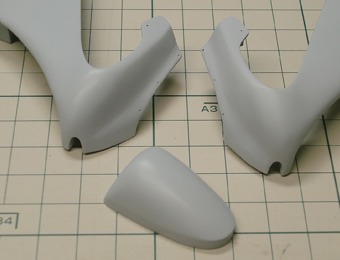

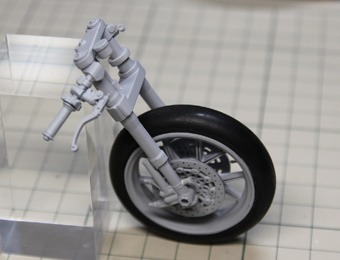

フロント周りの構成。
ラジエターとカウル内側の導風板もピチっと組み立てられる。

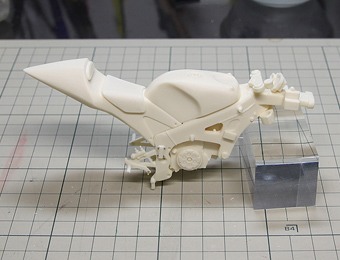

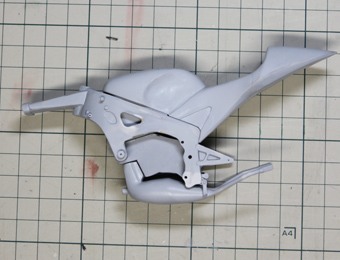

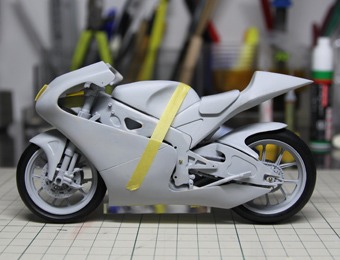

とりあえず仮組。
バランスを見ながら、修正←→仮組を繰り返す。
全体的なパーツの構成が決まったら、細かいディテールを加えていく。
シートラバーは原型ではいつものように厚めに作ってある。

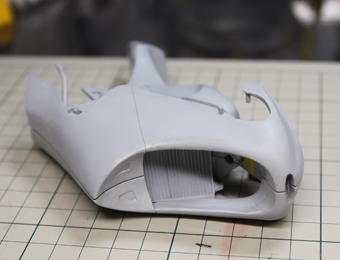

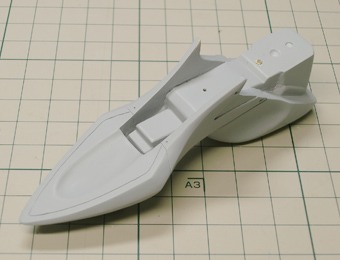

シートカウル裏側。結構入り組んだ構成だが、一体パーツにしてみた。いつもの抜き業者ならキレイに抜いてくれるだろう。
2007年シーズン、#36カリオは一年を通して後端部が尖ったこの07タイプを使用していたが、青山はRd08イギリスからテールカウル後端部が平らの(06タイプ?)を使用していた。

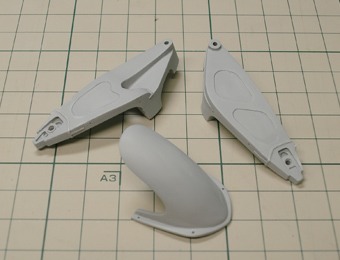

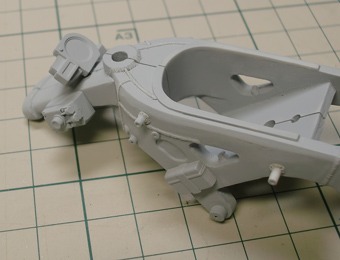

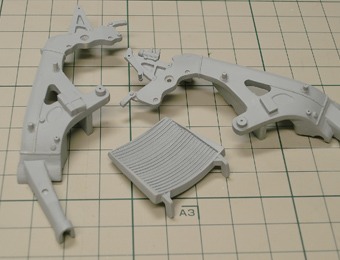

フレームやステップにもフレームの溶接後など細かいディテールを加える。
スイングアームにもディテールを追加。

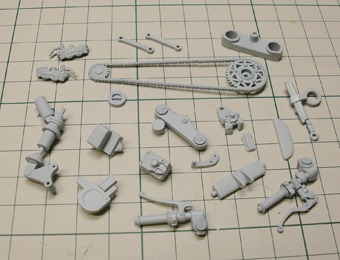

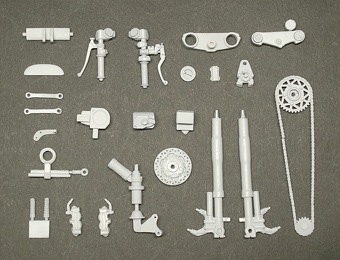

細かいパーツもチマチマと作る。
スクリーンの原型も作った。
メーター周り。
この車体はヤマハのM1みたいにラムエアダクトがメインフレームのネック部分を貫通している。最近のトレンド?
そんなこんなで原型完成〜
このモデルは、なんだかんだと作り始めてからここまで1年かかった。ふ〜

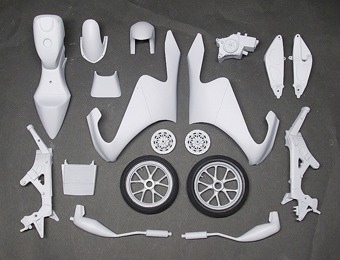

今回は総パーツ数42個のフルレジンキットだ。

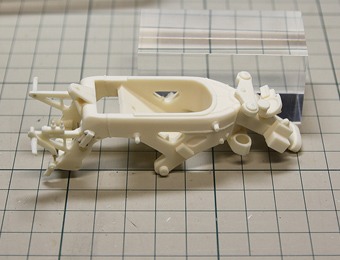

業者から出来上がって来たレジンパーツで仮組開始。
メインフレームには細かい電子デバイスがゴチャゴチャ付いている。

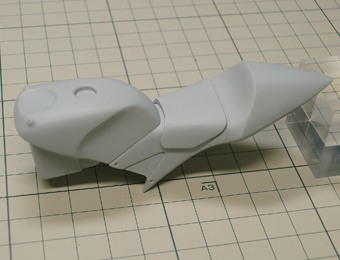

タンク&シートカウル、ピッタリ組み上がりまっせ〜。
シートラバーは薄くした方が見栄えがよいです。

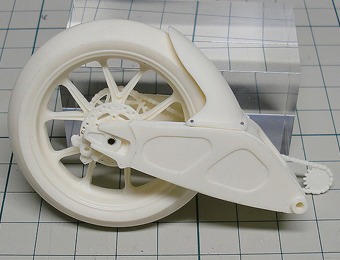

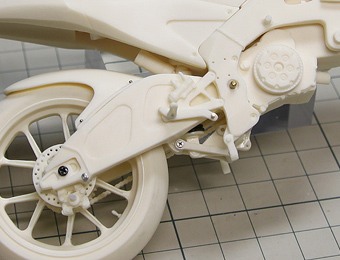

リアサスのリンク周り。
カウルの隙間から見える箇所なので、しっかり仕上げたい。

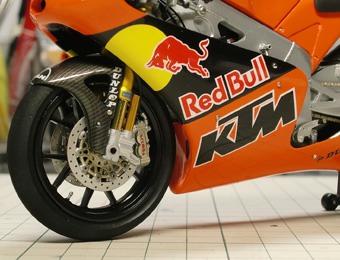

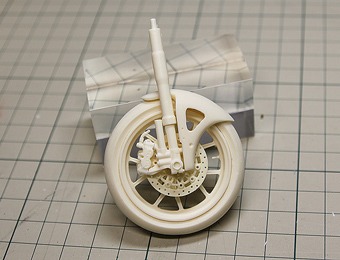

フロントの足周りは、今や定番のオーリンズ+ブレンボ+マルケジーニ。

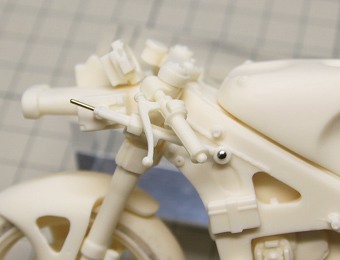

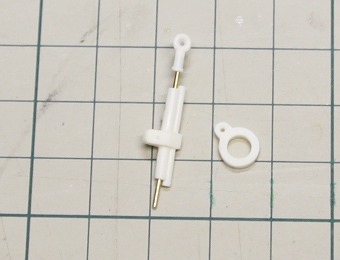

ステダンパーツはフォーククランプ、ステダン本体、ロッドが一体パーツで抜いてあるので、一度切り離して3分割して下さい。ロッドは0.8mmの真鍮線で作り直すと良いです。

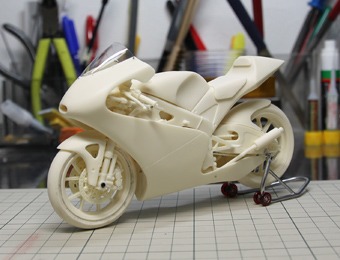

組むとこんな感じ。

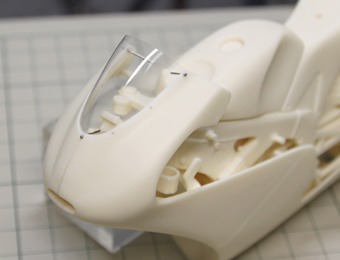

スクリーンを取り付けたカウルをハメ込む。
カウルのエッジも薄々加工した方が見栄えが良いです。

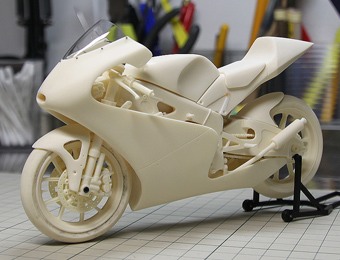

KTMらしい独特のフォルムだ。早くオレンジに塗りたい〜!
続いて2008年型も製作する。
2007年型と2008年型、見た目はほとんど一緒だが、カラーリング以外にも数カ所変わっている箇所がある。
まず目立つところでは、リヤフェンダーの形状。
2007年式よりもシンプルかつ短くなっている。
リヤサスのリザーブタンクも短くなっている。
*キットパーツをカットして下さい。

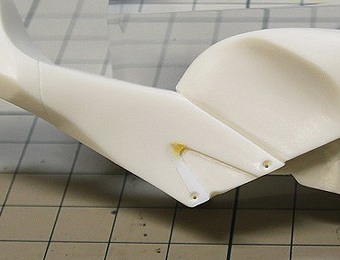

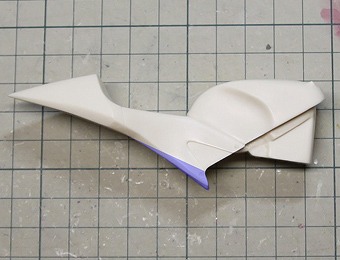

シートカウルも下側の形状が変わり、よりスッキリした。
*紫の部分をカットして下さい。
サイドの段差のラインも変わっているので、こだわる人はプラ板等で写真のように加工をお願いします。
2008年式はリヤ周りがよりスッキリしたデザインになっている。
では、07と08を一気に作っていこう。

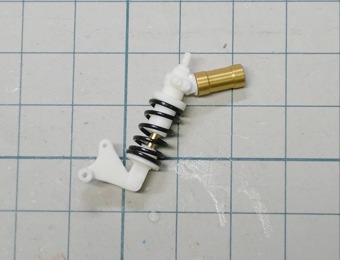

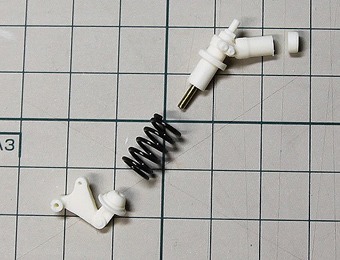

'07のリヤサスにはタミヤのM1用ディテールアップパーツでリザーブタンクをメタルパーツに改造した。

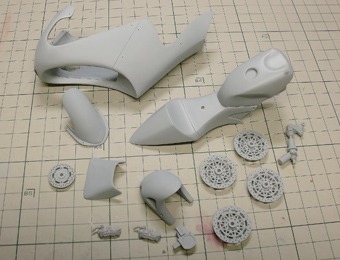

サーフェーサーで下地作り。パーティングラインやピンホールなどチェック。

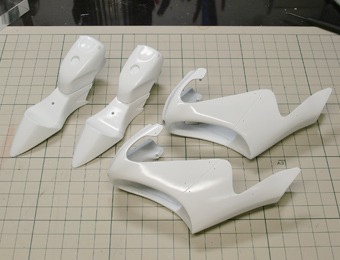

ベースホワイト→ホワイト塗装。

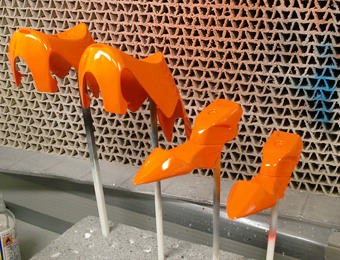

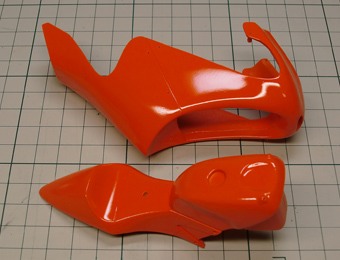

カウル全体をオレンジで塗装。

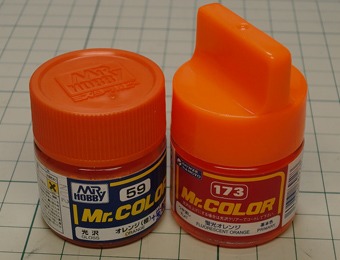

オレンジの色はクレオスのオレンジに蛍光オレンジを1/4ほど混ぜたカラーで塗ってみた。
写真では伝わりにくいが、鮮やかな色だ。

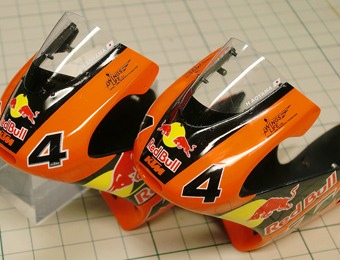

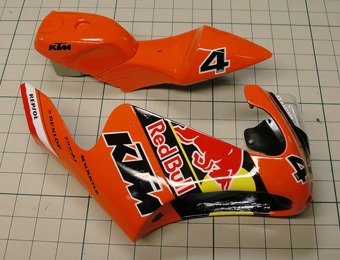

2007のデカールを貼ってみる。シンプルなカラーリング。メーカーワークスマシーンって感じでカッコイイ。

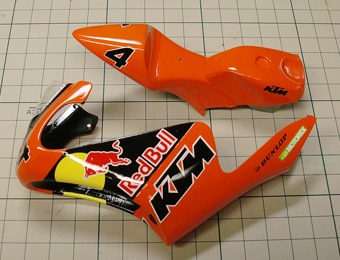

こちらは2008年バージョン。

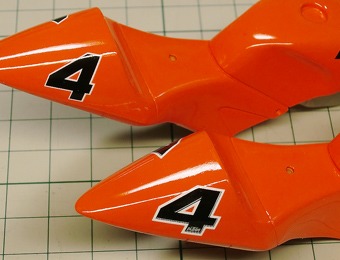

2007と2008、よく似ているが細部が違う。
ゼッケンなんかも、2007年後半からより凝ったデザインの物に変更されている。

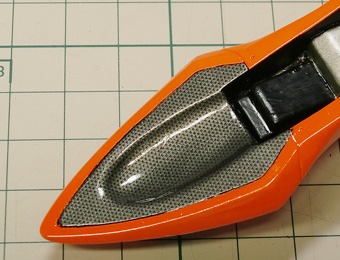

シートカウル裏側にはカーボンデカールを貼った。

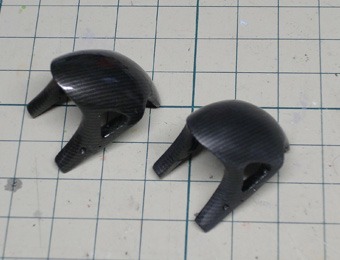

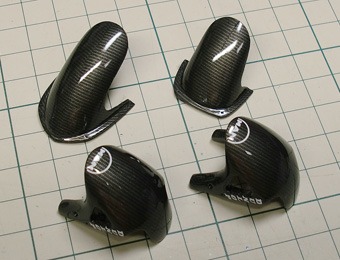

フロント&リヤフェンダーもカーボン地仕上げ。
クリアーがけして、研ぎ出してピカピカ。

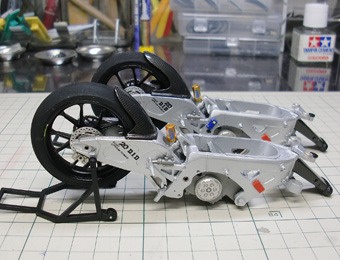

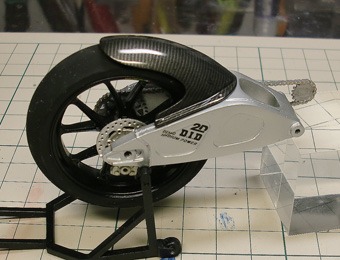

リヤの足回りから組んでいく。

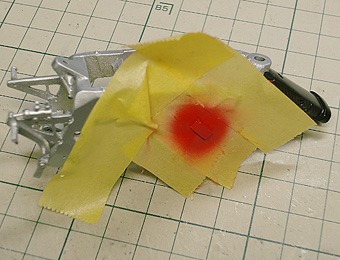

フレーム横にあるボックスを赤で塗装。
エンジン・スイングアームと合体。

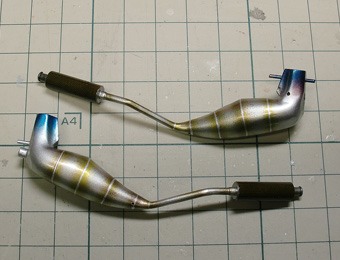

チャンバーボディーを塗装。カウルを付けるとほとんど見えなくなるが・・・(涙)
サイレンサー部はカーボンケブラーパターンのデカールを貼って、上からスモーク塗装で色調を落とした。

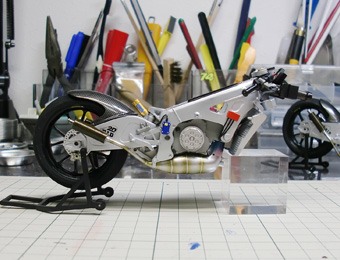

チャンバー装着。
チョコチョコ、ワイヤリング。

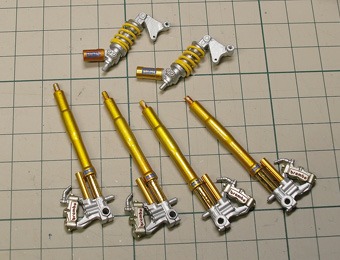

前後のサスパーツ。フロントアウターはシルバー地に、クリアイエローとクリアオレンジ5:1で塗装。

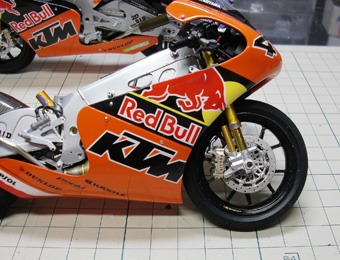

フロント周りの組み上げ。

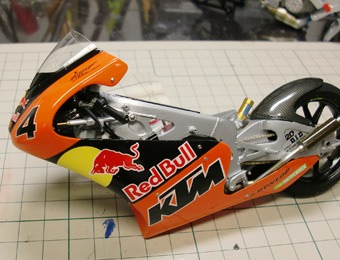

スクリーンを付けたカウルをフレームにハメ込む。
続いてフロントサス→ホイールの順に組んでいく。
フロントフェンダーを接着。

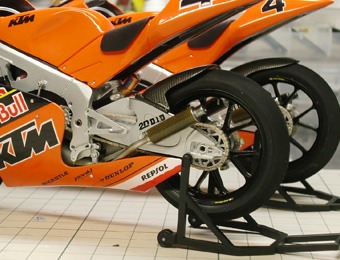

レーシングスタンドはYZR500のモノを流用した。
真鍮線でカウルステーも取り付け。

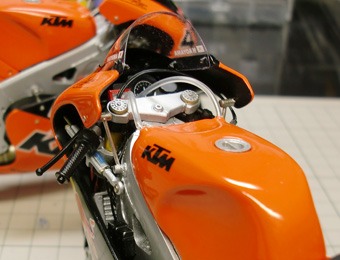

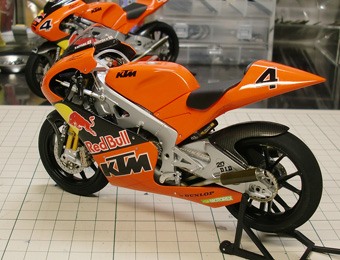

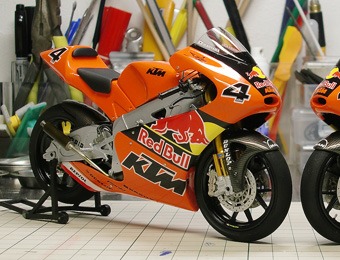

でけた〜
オレンジ色がまぶしい−!

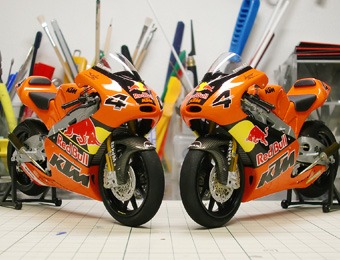

2007&2008揃い踏み!
|
